空气开关上的型号规格参数你看得懂吗

济南正泰电器:http://www.chinrt.com/ 发布时间:2024-02-26 09:58:05 浏览次数: 249

小型断路器(空开)我们平时用得最多,常用的是DZ47-63小型断路器(空气开关),主要用于保护线路的短路和过载,也可用于照明或电动机的配电系统。

特点就是外型美观小巧、重量轻、性能优良可靠,分断能力较高,脱扣迅速,导轨安装方便,使用寿命长。


一,但是空开上有很多符号文字,你知道是什么意思吗?好多人可能并不清楚。了解完对我们选型很有帮助。电气之家

,赞22

1,DZ47-63中的63是壳架电流,那么什么是壳架电流?

壳架电流:是指框架或塑壳所能安装的最大脱扣器的额定电流。壳架电流就决定了断路器的尺寸大小,只要是DZ47-63。不管多大额定电流的,尺寸都是一样的10A -63A外壳大小都一样。这下你明白了为什么只要是DZ47-63的空开都可以互换了吧?

2,“C63”是什么意思?

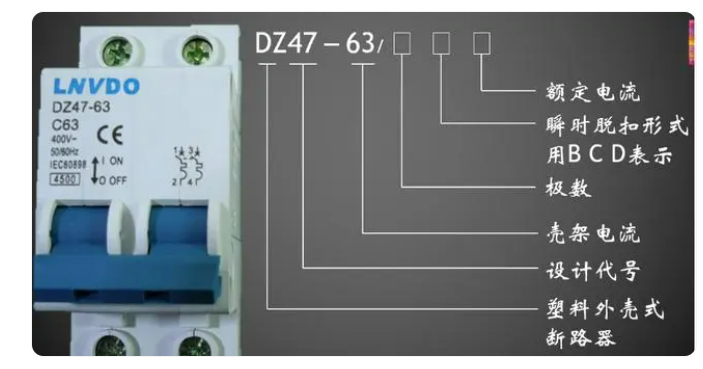

我们知道63是额定电流,那C代表 什么意思?C是代表断路器瞬时脱扣特性,分有B、C、D型

B型 (3-5)In 是3~5倍额定电流时脱扣,适用于纯阻性负载和低感照明回路,这类负荷启动电流较小,一般应用于家庭照明或者保护要求较高的场合。

c型 (5-10)In 是5~10倍额定电流时脱扣,适用于感性负载和高感照明回路,例如卤钨灯,其启动特性的电流值较高,一般应用于配电回路保护及高启动特性电流的照明负荷。

D型(10-14)In是10~14倍额定电流时脱扣,适用于高感负载和较大冲击电流的配电系统,例如电动机、电磁阀等负荷,这类负荷在启动过程中具有较高的冲击负荷。

电气之家

,赞72

二,下图这些文字又是什么意思?1,400V 50Hz是指可适用于400V 50Hz电路中

2,IEC60898是指依据的标准是国际电工IEC60898。IEC60898对应的国家标准是GB10963《家用或类似用途场所过电流保护断路器》

3,最下面那个3000A是什么意思?是电流吗?

确实是电流,那是指最大开断电流,也就是线路出现短路时,如果电流比3000A大,那有可能不能断开。不同厂家这个参数不同,注意选择如下图

4,这个符号弯弯拐拐的是什么意思?

那么,现在你明白了空开上数字符号含义了吧?

电气之家

,赞13

电气之家

,赞16

一、空气开关

断路器又称空气开关也称自动开关,低压断路器。原理是:当工作电流超过额定电流、短路、失压等情况下,自动切断电路。目前,家庭总开关常见的有闸刀开关配瓷插保险(已被淘汰)或空气开关(带漏电保护的小型断路器)。目前家庭使用DZ系列的空气开关,常见的有以下型号/规格:C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

二、产品描述

制造厂商:德力西电气有限公司

产品系列:DZ47系列

产品类别:LE=漏电保护断路器(断路器+漏电模块);

分断能力:N=6000A

极数:2极=2P

脱扣曲线(C):保护常规负载和配电线缆

额定电流:6A 10A 16A 20A25A 32A 40A 50A 63A 100A

额定剩余动作电流:30=30mA

可检测剩余电流类型C:C=AC类

三、基本参数

符合标准:GB16917/IEC61009;

额定电压:(AC V):230/400

额定电流:(A):6 ~ 63

分断能力:(KA):6

脱扣特性:C

额定剩余动作电流:30mA,AC类

极数:1P+N/2/3/4P

机械寿命:20,000次

接线:6~32,适用于25mm2及以下导线;40~63,适用于35mm2及以下导线;

获得CCC认证证书

四、主要优点

DZ47LE漏电保护断路器,为预拼装式漏电保护断路器(断路器+漏电附件),是最大限度地避免了误拼装漏电附件的风险。可同时提供过载、短路、漏电保护功能。当发生漏电保护装置动作时,装置的正面有红色的机械指示可区别漏电故障与其它保障。

五、选择空气开关安培计算法

1匹=735W≈750W

1.5匹=1.5×750W=1125W

2匹=2×750W=1500W

2.5匹=2.5×750W=1875 W 此计算法以此类推。

(1)例:3匹空调 器应选择多少A的空气开关?(220V电压)

750W×3匹=2250W×3倍(冲击电流)=6750W÷220V=30.68A≈32A。

(2)例5匹空调应选择多少A的空气开关?( 380V电压)

750W×5匹=3750W×3倍(冲击电流)=1125W÷380V=29.60≈32A(功率÷电压=安培)

注:空气开关在额定负载时平均操作使用寿命20000次。在了解了漏电开关,空气开关的原理、功能的情况下一般在为客户选配配电箱的过程中,应本着照明小,插座中、空调大的选配原则。可根据客户的要求和装修个性的差异性,结合实际情况进行灵活的配电方案。配电方案有无数种,以下就五种常用的配置方案特点、安装注意事项供客户参考。

#优质作者榜#六、说明要点

1.微型漏电器的漏电附件动作时间,有意识的延时是没有的,但是动作是有一个过程的,这个过程需要一定的时间,IEC10091中的5.3.8以及GB16917.1中的5.3.8条例中对此都有明确的限定,要求最大动作时间小于0.3秒,本产品基本上可以做到0.06秒;

2.漏电开关只有漏电保护功能,而漏电保护断路器有短路保护、过载保护和漏电保护功能;

3.采用条形码管理系统,可靠的条形码和防伪标签双保险系统,双重识别,双重保护。

七、空气开关的极性和表示方法

单极 220V 切断火线

双极 220V 火线与零线同时切断

三级 380V 三相线全部切断

四级 380V 三相火线一相零线全部切断。

八、选购安装

现代家居用电应按照明回路、电源插座回路、空调回路、分开布线,当其中一个回路(如插座回路)出现故障时,其他回路仍可以正常供电。插座回路须安装漏电保护装置,防止家用电器漏电造成人身电击事故。

1、住户配电箱总开关一般选择双极32-63A小型断路器或隔离开关。

2、照明回路一般10-16A小型断路器。

3、插座回路一般选择16-20A的漏电保护断路器。

4、空调回路一般选择16-25A小型断路器。

5、采用双极或1P+N(相线+中性线)断路器,当线路出现短路或漏电故障时,立即切断电源的相线和中性线,确保人身安全及用电设备的安全。
